转子

转子是一个关键的旋转部件，其设计目的是将能量（机械、电或热）转化为旋转运动；电源核心”；电机、发动机、涡轮机和细致机械。转子具有高转速、结构刚度和动平衡的特点，需要承受极端的离心力、热应力和磨损，同时保持尺寸稳定性和能量转换效率。转子专为各种应用而设计，从汽车电动机和工业涡轮机到航空航天发动机和消费电子产品，利用优良材料（合金钢、复合材料、永磁体）和细致制造工艺（数控加工、锻造、层压）来满足严格的性能要求。本文件多方面涵盖了转子分类、材料选择、制造技术、性能基准和行业应用，整合了新的技术为本和标准规范。

I.核心定义和；职能角色

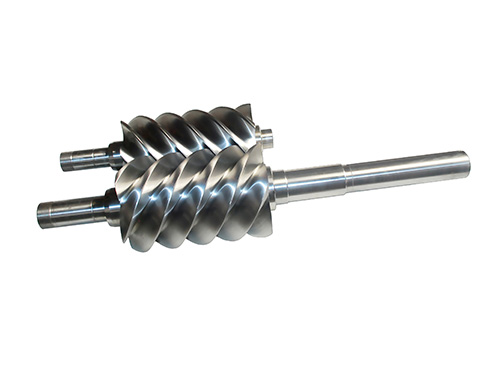

1.什么是转子？

转子是指机械或电气系统的旋转部件，通常由中心轴、结构体和功能元件（磁体、叶片或绕组）组成。其核心职能包括：

能量转换：将电能转换为机械能（电机转子）或将机械能转换为电能（发电机转子）；将热能转化为旋转运动（涡轮机转子）。

动力传输：以小的能量损失将扭矩和旋转运动传递到连接的部件（如传动系、泵或风扇）。

动态稳定性：在高速下保持平衡旋转（细致电机高达100000 rpm），以避免振动和结构故障。

功能适应性：集成一对一元件（永磁体、叶轮叶片或燃烧室），以满足特定应用的要求。

2.关键绩效基准

转子需要满足严格的性能标准，以确认在各种操作条件下的优良性、效率和安然性：

转速：范围从100 rpm（工业泵）到200000 rpm（燃气轮机）；电动汽车电机转子通常以10000-20000转/分的速度运行。

结构强度：抗拉强度≥800MPa（轴材料）；疲劳寿命≥10⁷在额定速度和负载下的循环。

动平衡：不平衡公差≤0.05g·cm/kg（细致电机）；大的速度下振幅≤0.1mm。

热稳定性：工作温度范围-40℃至600℃（发动机转子）或-40℃至200℃（电动汽车电机转子）；热膨胀系数≤15×10⁻⁶/℃.

能效：电机转子效率≥90%（电动汽车牵引电机）；涡轮机转子能量转换效率≥85%（工业涡轮机）。

耐腐蚀(以实际报告为主)性：盐雾试验≥500小时（室外应用）；车辆转子对汽车液体（油、冷却剂）的阻力。

二、转子铁芯分类

转子按应用、能量类型和结构设计分类，电机、发动机、涡轮机和细致机械具有不同的配置：

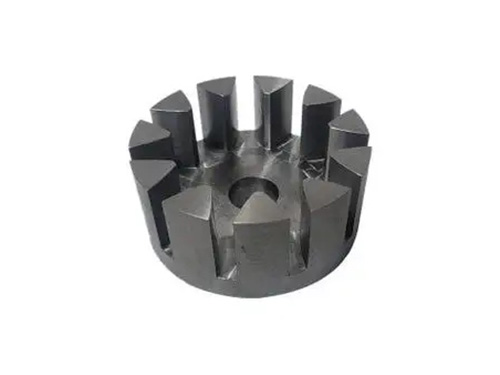

1.电动机转子

通过电磁相互作用产生旋转运动的电动机（电动汽车牵引电机、工业电机、消费电子电机）的旋转部件：

1.1永磁体（PM）转子

设计特点：

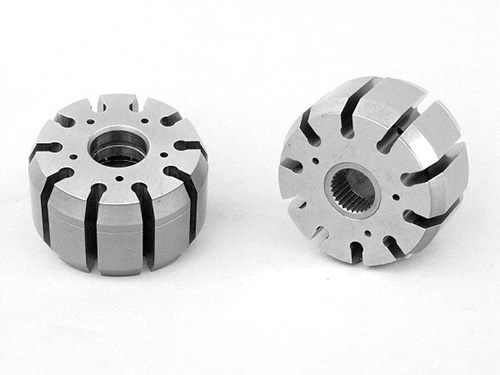

材料：钕铁硼（NdFeB）永磁体（剩磁≥1.2T，矫顽力≥1000kA/m）或钐钴（SmCo）磁体（耐高温(以实际报告为主)）；转子铁芯由硅钢叠片（0.35-0.5mm厚）制成，以减少涡流损耗。

结构：表面安装的永磁（SPM）转子（粘结在转子表面的磁体）或内部永磁（IPM）转子（嵌入转子芯中的磁体）——IPM设计提供了较高的扭矩密度和机械稳定性。

轴：锻造合金钢（42CrMo、20CrMnTi），带数控加工花键或键槽（尺寸公差±0.01mm）。

核心性能：

扭矩密度≥4 N·m/kg（电动汽车牵引电机）；功率密度≥3kW/kg；效率≥90%（性能稳定电机）。

转速高达20000 rpm（电动汽车电机）；磁体保持力≥10000N（抵抗离心力）。

典型应用：电动汽车牵引电机（特斯拉Model 3的IPM转子）、混合动力汽车电机、工业伺服电机、无人机。

制造工艺：

层压冲压：硅钢片用细致模具冲压（公差±0.02mm）并堆叠（层压系数≥0.95）。

磁体组件：将磁体粘合（环氧树脂粘合剂，剪切强度≥15MPa）或热缩装配到转子芯上；SPM转子固定套筒的激光焊接。

轴加工：数控车削/铣削（轴直径公差±0.005mm）、热处理（淬火+回火，HRC 35-45）和动平衡。
